دائرة تحكم عن بعد باستخدام ريموت التلفاز لتشغيل لمبة أو أي جهاز كهربائي
دائرة تحكم عن بعد باستخدام ريموت التلفاز لتشغيل لمبة أو أي جهاز كهربائي
Remote Controlled Light Switch Or Any Electric Device
ليد الأشعة تحت الحمراء (IR
LED ) الموجود في ريموتات أجهزة التلفاز يرسل أشعة
تحت حمراء يتم استقبالها من خلال سلسلة المستقبلات الشهيرة (TSOP17XX) مثل (TSOP 1738) والمستخدمة في أجهزة
التلفاز .
حيث أن سلسلة TSOP17XX تعمل على استقبال هذه الموجات المنبعثة من الليدات سابقة الذكر (IR
LEDs) ومن ثم يعمل على تغير شكل هذه الموجات
للاستفادة منها.
والجدير ذكره بأن TSOP17XX تتوفر بعدد من الأرقام والأساس منها هو تحديد التردد الذي تعمل
عليها هذ المستقبلات منها:TSOP1730, TSOP1738,
TSOP1740 .. الخ ،حيث ان آخر رقمين يدلان على التردد
والمجال (in
Khz) الذي يستجيب لهذه الأشعة فمثلاً (TSOP
1738) المستخدمة في هذه الدائرة يعمل حينما تنبعث
اليه أشعة بتردد 38 KHz.
فكرة عمل الدائرة :
في هذه الدائرة سنستخدم أي
ريموت جهاز تلفزيون متوفر ليعمل على تشغيل وإطفاء الجهاز المراد التحكم به عن بعد
من خلال الضغط على أي زر موجود في الريموت ،وسيتم استقبال الإشارة المرسلة من
الريموت من خلال المستقبل الذي تم ذكره سابقأ (TSOP
1738) في دائرة الاستقبال الموضحة والموصل بها
الجاهز المراد التحكم به وفي هذه الحالة لمبة أو نيون في المنزل .
دائرة الاستقبال تعتمد بالأساس
على الآيسي (IC CD4017) والتي تعمل على تحويل
الأشعة تحت الحمراء إلى (ON/OFF) والتي ستخدم لهذا
الغرض .
 |

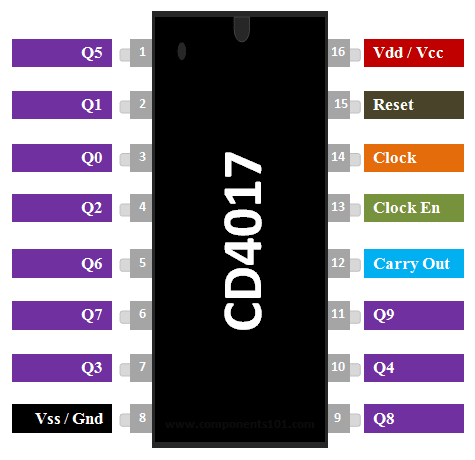

| CD4017 IC |
When
firstly, power is applied to IC 4017, output at PIN 3 (Q0) is HIGH, when we
press the button of IR remote, then a LOW to HIGH clock pulse is applied to PIN
14 (first clock pulse) and output at Q0 becomes low and PIN 2(Q1) becomes HIGH.
PIN 2 triggers the RELAY, and the AC light becomes ON. Now this position
will remain until the next clock pulse. If we press the Button of IR remote
again (second clock pulse), output at Q1 becomes LOW and Q2 becomes HIGH. This
will deactivate the Relay and switch off the light. And because Q2 is connected
to the RESET pin 15 of 4017, it will reset the IC and again output at Q0
becomes HIGH and Q2 becomes LOW (initial state). So it works like a toggle
switch.
Output
of TSOP1738 oscillates at the rate of 38KHz, which is applied to clock pulse of
4017. So we have connected a 1uF capacitor across the output of the TSOP so
that this 38KHz pulse train is counted as one clock pulse to the IC 4017.
.
 |
| دائرة المستقبل |
دائرة مشابهة :
 |
| دائرة مشابهة |
